2010 - ICP2 - T.P 3 Area configuraciones espaciales

Se adjuntan planos y fotografías para usar en el proyecto y presentación del T.P 3.
1 - Las imágenes siguientes corresponden a la planta, vistas y axonométrica de la grilla virtual sobre la que desarrollará la exposición. Cuando imprimen estas imagenes hay que hacerlo en la escala que uno quiere usarlas, por. ej. sabiendo que cada módulo es de 3m x 3m, si se las quiere
en escala 1:50 hay que medir con el escalimetro- en esa escala- que cada uno tenga 3m.

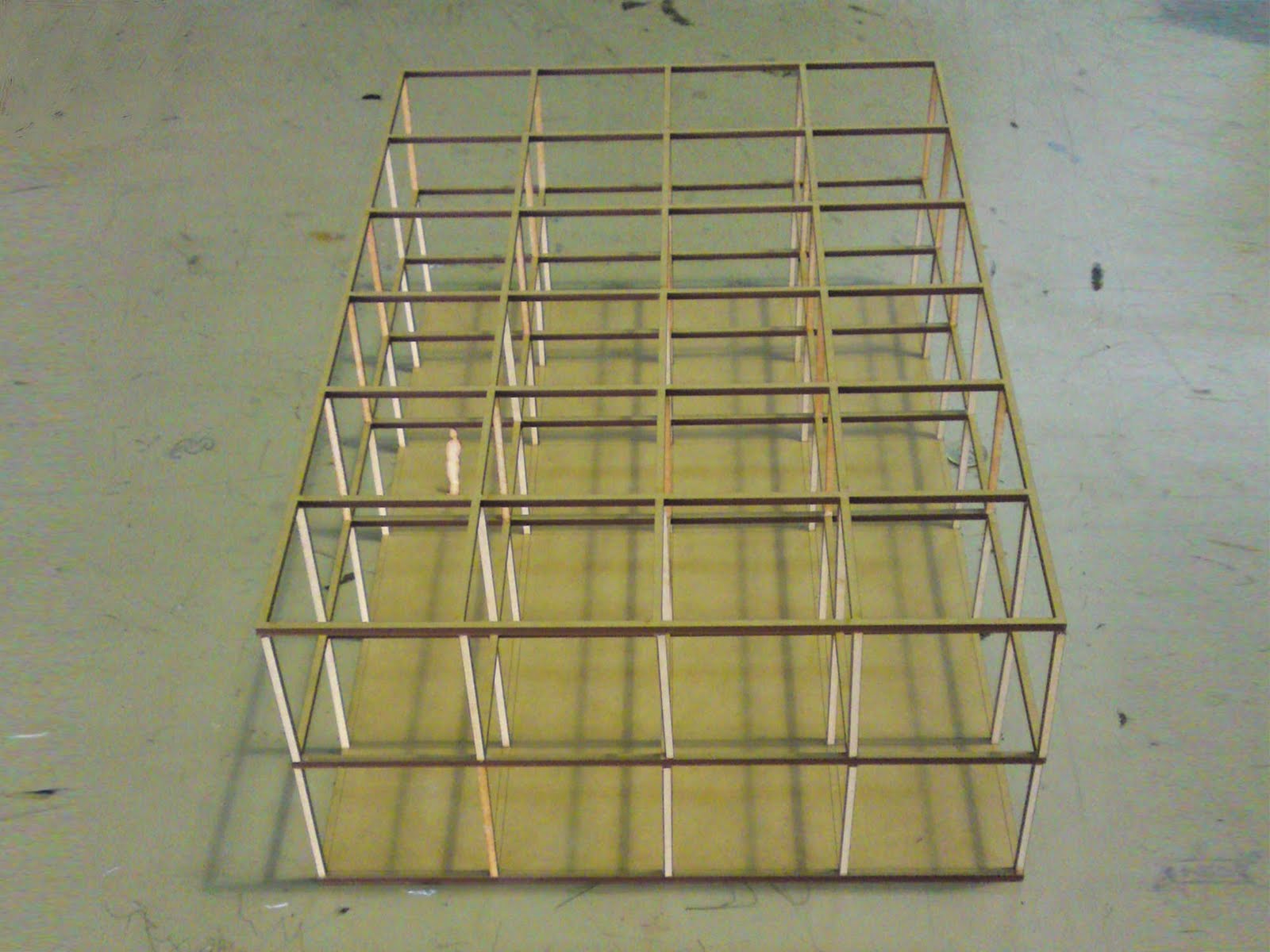

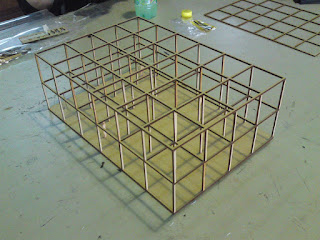

2- se anexan fotografías de la maqueta de la grilla virtual sobre la que se trabajará, sacadas desde distintos puntos de vista, sacadas por un estudiante del taller 227.

Recuerden que la forma definitiva de la exposición- según la propuesta de cada uno- puede dejar toda la grilla o sacar parte de la grilla.

Siluetas de personas para dar escala.

Con esta imagen sirve para que cada uno haga, en cartón o cartulina, la silueta de las personas que nos dan referencia de la escala, o sea de las dimensiones del espacio, o lugares que estamos representando en la maqueta o en las vistas.

Tanto la maqueta como las vista de la exposición las estamos haciendo en escala 1:50.

Cuando bajen la imagen hay que imprimirla de manera que la altura de cada una sea de 1,70m medido en la escala 1:50 del escalimetro.

Foto panorámica del patio central, para usar para fotomontaje de la exposición.

Agradecemos su envio a un estudiante del Taller 225.
